Клапан минимального давления — один из важных элементов винтового компрессора. Он устанавливается в системе подачи сжатого воздуха и помогает компрессору работать стабильно после запуска, во время нагрузки и при остановке.
Несмотря на простую конструкцию, этот клапан выполняет сразу несколько функций: поддерживает минимальное внутреннее давление, помогает системе смазки работать корректно, участвует в маслоотделении и защищает компрессор от обратного потока воздуха из пневмосети.
Несмотря на простую конструкцию, этот клапан выполняет сразу несколько функций: поддерживает минимальное внутреннее давление, помогает системе смазки работать корректно, участвует в маслоотделении и защищает компрессор от обратного потока воздуха из пневмосети.
Где находится клапан минимального давления

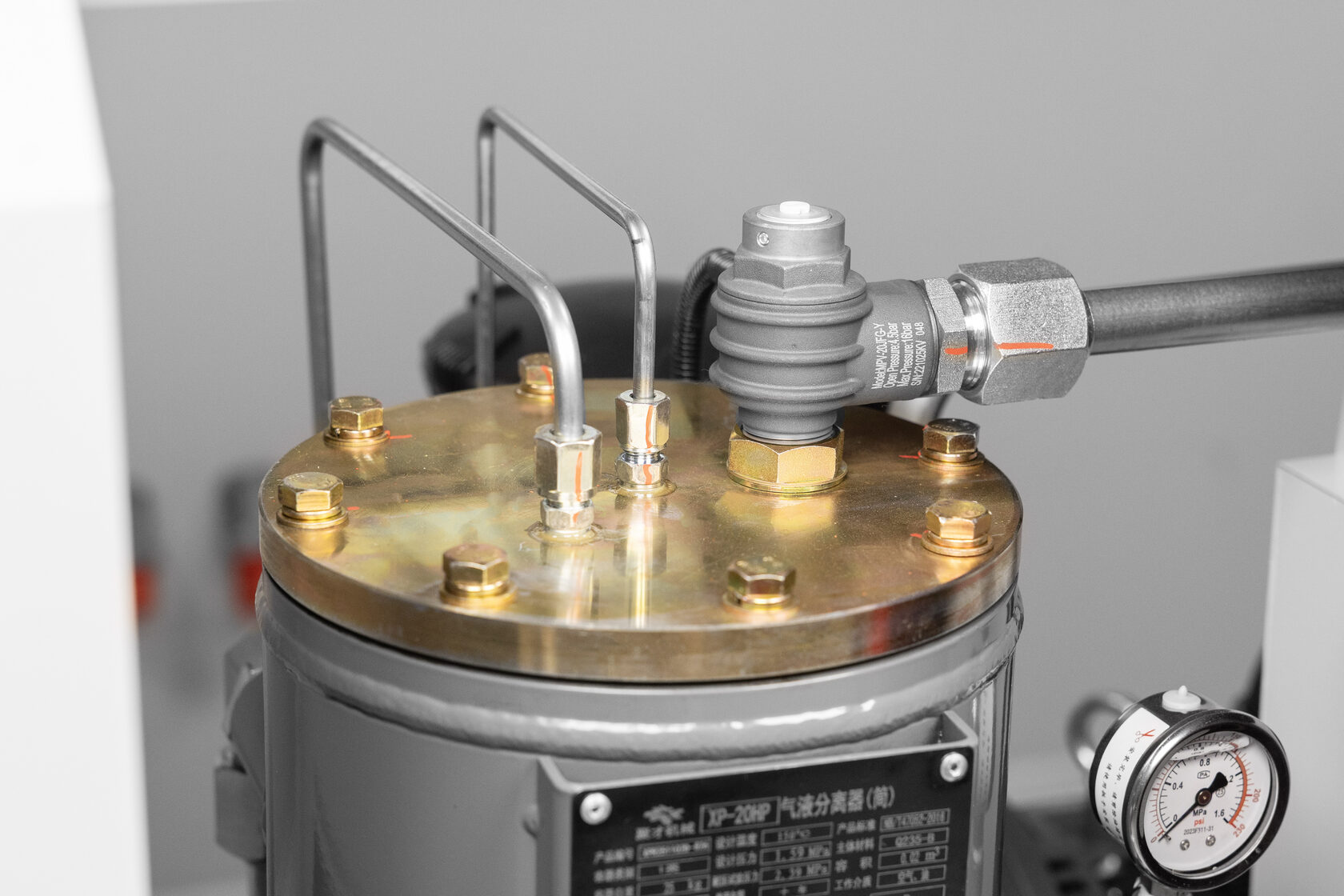

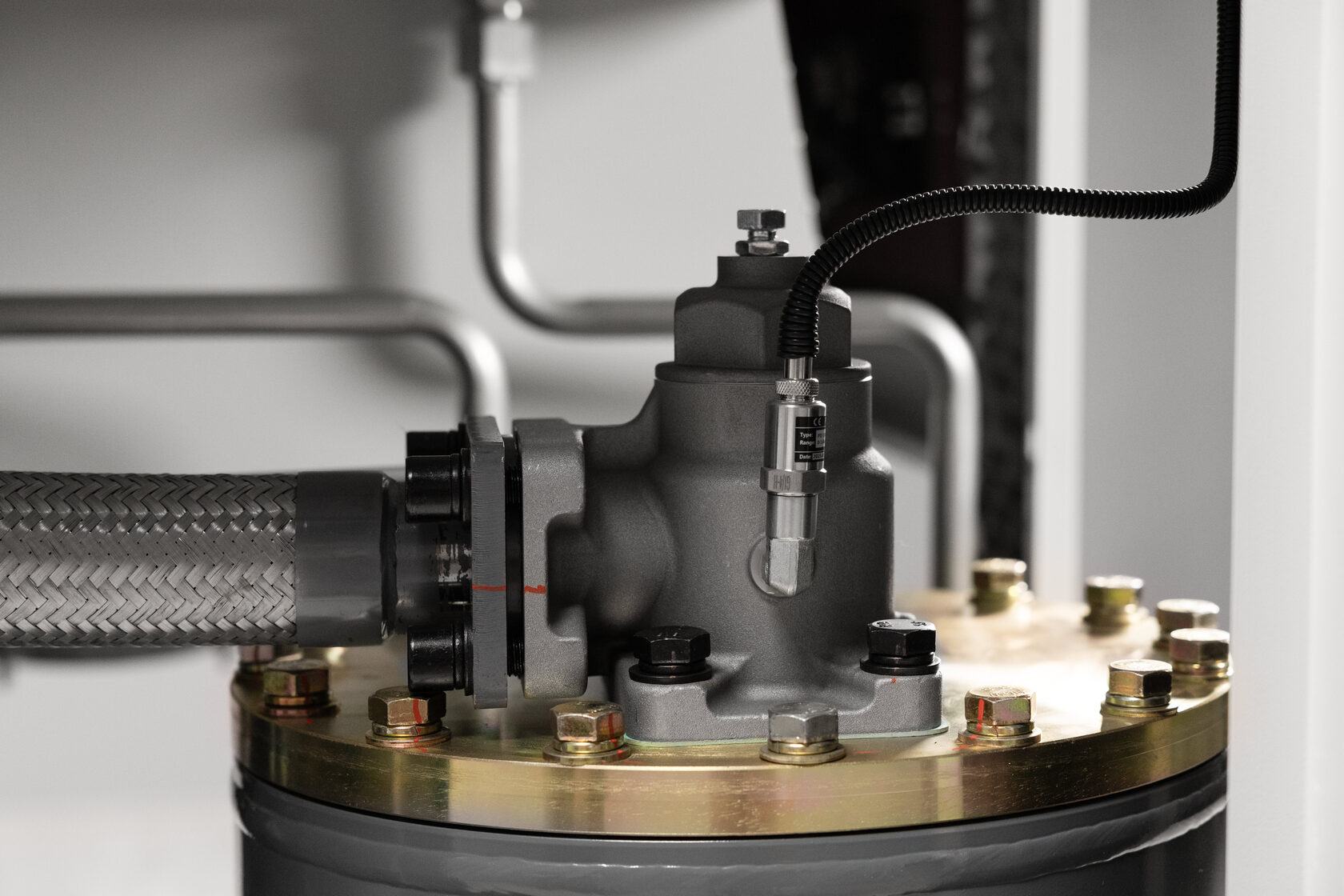

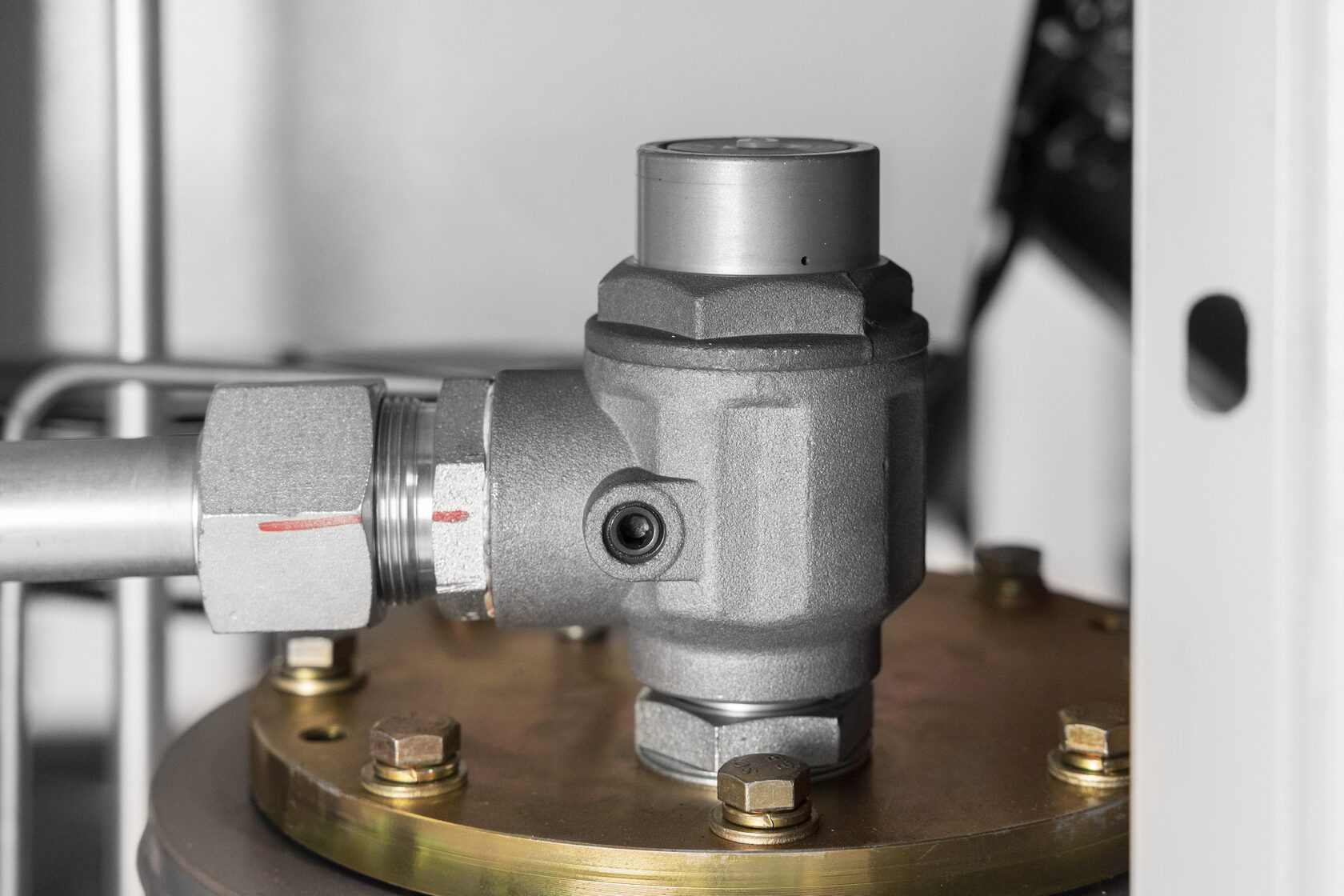

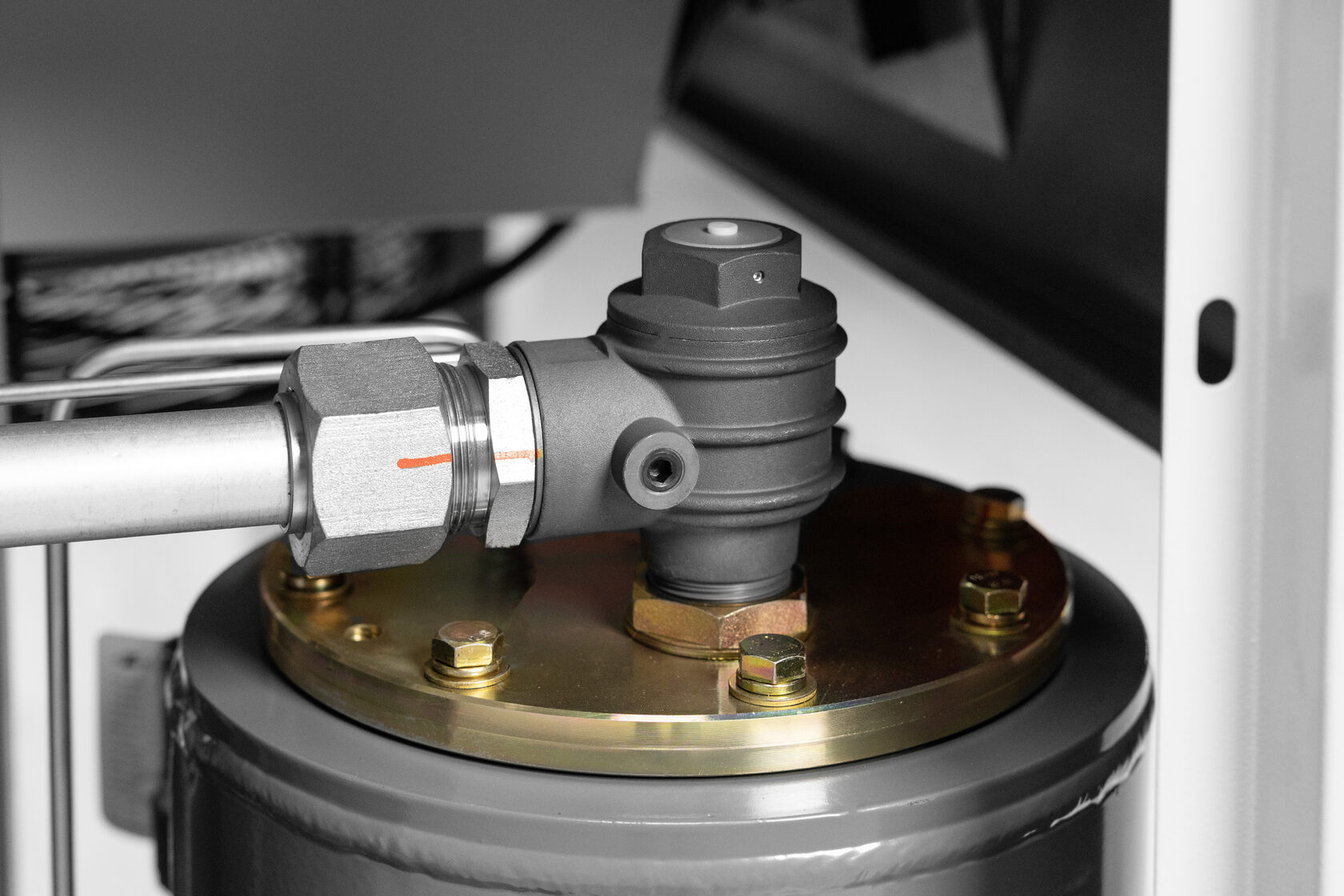

Обычно клапан минимального давления устанавливается на выходе из маслобака или сепараторного узла. Через него сжатый воздух после отделения масла выходит из компрессора и поступает дальше в ресивер, осушитель или пневмомагистраль.
Внешне клапан может отличаться в зависимости от модели компрессора, но чаще всего это механический узел с резьбовым подключением, пружиной и внутренним запорным элементом.
Зачем нужен клапан минимального давления
Винтовой компрессор не должен сразу после запуска свободно отдавать весь воздух в магистраль. Сначала внутри компрессорного блока и маслобака должно сформироваться рабочее давление.
Это давление необходимо для нормальной циркуляции масла, смазки винтовой пары и правильной работы системы маслоотделения. Если воздух будет сразу уходить в пневмосеть, внутреннее давление может набираться медленно или нестабильно.
Клапан минимального давления удерживает воздух внутри компрессора до достижения заданного давления открытия. Только после этого он начинает открываться и пропускать воздух дальше в систему.
Как работает клапан минимального давления
Принцип работы достаточно простой.
После запуска компрессора винтовая пара начинает сжимать воздух. Давление внутри маслобака постепенно растёт. Пока оно ниже давления открытия клапана, клапан остаётся закрытым или частично закрытым.
Когда давление достигает заданного значения, например 4–5 бар, клапан открывается и начинает пропускать сжатый воздух в пневмосистему.
Таким образом, клапан выполняет роль своеобразного “порога”: сначала компрессор набирает минимальное внутреннее давление, а затем начинает отдавать воздух потребителю.
Основные функции клапана
Чем клапан минимального давления отличается от предохранительного клапана
Эти элементы не стоит путать.
Клапан минимального давления поддерживает минимальное рабочее давление внутри компрессора и открывается при достижении заданного значения.
Предохранительный клапан, наоборот, защищает систему от избыточного давления. Он срабатывает только в аварийной ситуации, когда давление превышает допустимый предел.
Проще говоря:
Обычно клапан минимального давления устанавливается на выходе из маслобака или сепараторного узла. Через него сжатый воздух после отделения масла выходит из компрессора и поступает дальше в ресивер, осушитель или пневмомагистраль.
Внешне клапан может отличаться в зависимости от модели компрессора, но чаще всего это механический узел с резьбовым подключением, пружиной и внутренним запорным элементом.
Зачем нужен клапан минимального давления
Винтовой компрессор не должен сразу после запуска свободно отдавать весь воздух в магистраль. Сначала внутри компрессорного блока и маслобака должно сформироваться рабочее давление.
Это давление необходимо для нормальной циркуляции масла, смазки винтовой пары и правильной работы системы маслоотделения. Если воздух будет сразу уходить в пневмосеть, внутреннее давление может набираться медленно или нестабильно.
Клапан минимального давления удерживает воздух внутри компрессора до достижения заданного давления открытия. Только после этого он начинает открываться и пропускать воздух дальше в систему.
Как работает клапан минимального давления
Принцип работы достаточно простой.
После запуска компрессора винтовая пара начинает сжимать воздух. Давление внутри маслобака постепенно растёт. Пока оно ниже давления открытия клапана, клапан остаётся закрытым или частично закрытым.
Когда давление достигает заданного значения, например 4–5 бар, клапан открывается и начинает пропускать сжатый воздух в пневмосистему.
Таким образом, клапан выполняет роль своеобразного “порога”: сначала компрессор набирает минимальное внутреннее давление, а затем начинает отдавать воздух потребителю.
Основные функции клапана
- Поддержание минимального давления. Главная задача клапана — удерживать минимальное давление внутри компрессора. Это нужно для стабильной работы винтовой пары, масляной системы и сепаратора.
- Нормальная циркуляция масла. В винтовом компрессоре масло выполняет сразу несколько задач: смазывает винтовую пару, снижает температуру, уплотняет зазоры и помогает в процессе сжатия воздуха. Для нормальной циркуляции масла системе требуется давление. Если оно недостаточное, смазка может работать нестабильно, что увеличивает риск перегрева и износа узлов.
- Корректная работа сепаратора. После сжатия воздух содержит масляный туман. Сепаратор отделяет масло от воздуха перед подачей в пневмосистему. Для стабильной работы сепаратора важно, чтобы внутри маслобака поддерживалось необходимое давление. Клапан минимального давления помогает создать условия, при которых маслоотделение работает эффективнее.
- Защита от обратного потока. Во многих конструкциях клапан минимального давления также выполняет функцию обратного клапана. После остановки компрессора он не даёт воздуху из ресивера или магистрали возвращаться обратно в компрессор. Это защищает внутренние узлы от обратного давления и помогает корректно разгрузить компрессор после остановки.
Чем клапан минимального давления отличается от предохранительного клапана
Эти элементы не стоит путать.
Клапан минимального давления поддерживает минимальное рабочее давление внутри компрессора и открывается при достижении заданного значения.
Предохранительный клапан, наоборот, защищает систему от избыточного давления. Он срабатывает только в аварийной ситуации, когда давление превышает допустимый предел.
Проще говоря:
Признаки неисправности клапана минимального давления
На неисправность клапана могут указывать следующие признаки:
• компрессор долго набирает давление;
• давление внутри системы растёт нестабильно;
• воздух плохо поступает в магистраль;
• после остановки появляется обратный поток воздуха;
• компрессор уходит в аварийный режим;
• появляется повышенный расход масла;
• наблюдается нестабильная работа сепаратора;
• давление в ресивере или магистрали ведёт себя некорректно.
Важно учитывать, что похожие симптомы могут быть связаны и с другими узлами: впускным клапаном, сепаратором, датчиками давления, утечками воздуха или настройками контроллера. Поэтому перед заменой клапана лучше провести диагностику.
На неисправность клапана могут указывать следующие признаки:
• компрессор долго набирает давление;
• давление внутри системы растёт нестабильно;
• воздух плохо поступает в магистраль;
• после остановки появляется обратный поток воздуха;
• компрессор уходит в аварийный режим;
• появляется повышенный расход масла;
• наблюдается нестабильная работа сепаратора;
• давление в ресивере или магистрали ведёт себя некорректно.
Важно учитывать, что похожие симптомы могут быть связаны и с другими узлами: впускным клапаном, сепаратором, датчиками давления, утечками воздуха или настройками контроллера. Поэтому перед заменой клапана лучше провести диагностику.
Можно ли обслуживать клапан минимального давления
Клапан минимального давления относится к ответственным элементам компрессора. Его состояние влияет на работу масляной системы, сепаратора и всей пневмолинии.
При обслуживании проверяют:
• целостность корпуса;
• состояние уплотнений;
• отсутствие загрязнений;
• корректность открытия;
• отсутствие заклинивания;
• герметичность соединений;
• отсутствие обратного пропуска воздуха.
Если клапан заклинивает, пропускает воздух в обратном направлении или не открывается при нужном давлении, его необходимо обслужить или заменить.
Клапан минимального давления относится к ответственным элементам компрессора. Его состояние влияет на работу масляной системы, сепаратора и всей пневмолинии.
При обслуживании проверяют:
• целостность корпуса;
• состояние уплотнений;
• отсутствие загрязнений;
• корректность открытия;
• отсутствие заклинивания;
• герметичность соединений;
• отсутствие обратного пропуска воздуха.
Если клапан заклинивает, пропускает воздух в обратном направлении или не открывается при нужном давлении, его необходимо обслужить или заменить.
Что важно учитывать при подборе клапана
При подборе клапана минимального давления нужно учитывать:
• модель компрессора;
• рабочее давление компрессора;
• давление открытия клапана;
• максимальное допустимое давление;
• резьбу и тип подключения;
• пропускную способность;
• конструкцию маслобака или сепараторного узла.
Например, на клапане может быть указано давление открытия 4,5 бар и максимальное давление 16 бар. Это означает, что клапан начинает открываться примерно при достижении 4,5 бар внутри компрессора, а его корпус и конструкция рассчитаны на работу в системе до 16 бар.
Почему не стоит ставить неподходящий клапан
Неподходящий клапан может привести к некорректной работе компрессора. Если давление открытия будет слишком низким, компрессор может не успевать формировать нужное внутреннее давление. Если слишком высоким — воздух будет поздно поступать в магистраль, а нагрузка на систему может вырасти.
Неправильно подобранный клапан также может повлиять на циркуляцию масла, работу сепаратора и стабильность давления в пневмосети.
Краткий вывод
Клапан минимального давления — это механический элемент, который помогает винтовому компрессору поддерживать необходимое внутреннее давление перед подачей воздуха в пневмосистему.
Он нужен для нормальной циркуляции масла, стабильной работы сепаратора и защиты от обратного потока воздуха. При подборе или замене клапана важно учитывать модель компрессора, рабочее давление, давление открытия и тип подключения.
Если компрессор стал нестабильно набирать давление, появился обратный поток воздуха или нарушилась работа системы маслоотделения, клапан минимального давления стоит проверить в рамках диагностики.
При подборе клапана минимального давления нужно учитывать:
• модель компрессора;
• рабочее давление компрессора;
• давление открытия клапана;
• максимальное допустимое давление;
• резьбу и тип подключения;
• пропускную способность;
• конструкцию маслобака или сепараторного узла.
Например, на клапане может быть указано давление открытия 4,5 бар и максимальное давление 16 бар. Это означает, что клапан начинает открываться примерно при достижении 4,5 бар внутри компрессора, а его корпус и конструкция рассчитаны на работу в системе до 16 бар.
Почему не стоит ставить неподходящий клапан
Неподходящий клапан может привести к некорректной работе компрессора. Если давление открытия будет слишком низким, компрессор может не успевать формировать нужное внутреннее давление. Если слишком высоким — воздух будет поздно поступать в магистраль, а нагрузка на систему может вырасти.
Неправильно подобранный клапан также может повлиять на циркуляцию масла, работу сепаратора и стабильность давления в пневмосети.
Краткий вывод
Клапан минимального давления — это механический элемент, который помогает винтовому компрессору поддерживать необходимое внутреннее давление перед подачей воздуха в пневмосистему.
Он нужен для нормальной циркуляции масла, стабильной работы сепаратора и защиты от обратного потока воздуха. При подборе или замене клапана важно учитывать модель компрессора, рабочее давление, давление открытия и тип подключения.
Если компрессор стал нестабильно набирать давление, появился обратный поток воздуха или нарушилась работа системы маслоотделения, клапан минимального давления стоит проверить в рамках диагностики.
