Привод винтового компрессора — это механическая система, которая передаёт вращение от электродвигателя к винтовому блоку. Именно через привод двигатель приводит в движение винтовую пару, а она уже выполняет основную работу: сжимает воздух и подаёт его в пневмосистему.
От типа привода зависят эффективность передачи мощности, уровень вибрации, требования к обслуживанию, ресурс отдельных узлов и стабильность работы компрессора под нагрузкой. Поэтому при выборе винтового компрессора важно смотреть не только на мощность двигателя, давление и производительность, но и на то, как именно двигатель соединён с винтовым блоком.
В этой статье разберём основные типы привода винтовых компрессоров: прямой коаксиальный привод, прямой привод через муфту, ременной привод и редукторный привод. Отдельно расскажем, какие решения используются в компрессорах HITCOM и почему они хорошо подходят для производственной эксплуатации.
От типа привода зависят эффективность передачи мощности, уровень вибрации, требования к обслуживанию, ресурс отдельных узлов и стабильность работы компрессора под нагрузкой. Поэтому при выборе винтового компрессора важно смотреть не только на мощность двигателя, давление и производительность, но и на то, как именно двигатель соединён с винтовым блоком.
В этой статье разберём основные типы привода винтовых компрессоров: прямой коаксиальный привод, прямой привод через муфту, ременной привод и редукторный привод. Отдельно расскажем, какие решения используются в компрессорах HITCOM и почему они хорошо подходят для производственной эксплуатации.
Основные типы привода винтового компрессора
В винтовых компрессорах встречаются несколько основных схем передачи вращения:
Каждая схема решает одну задачу — передать крутящий момент от двигателя к винтовому блоку. Но делает это по-разному, поэтому отличается по эффективности, стоимости, обслуживанию и требованиям к точности сборки.

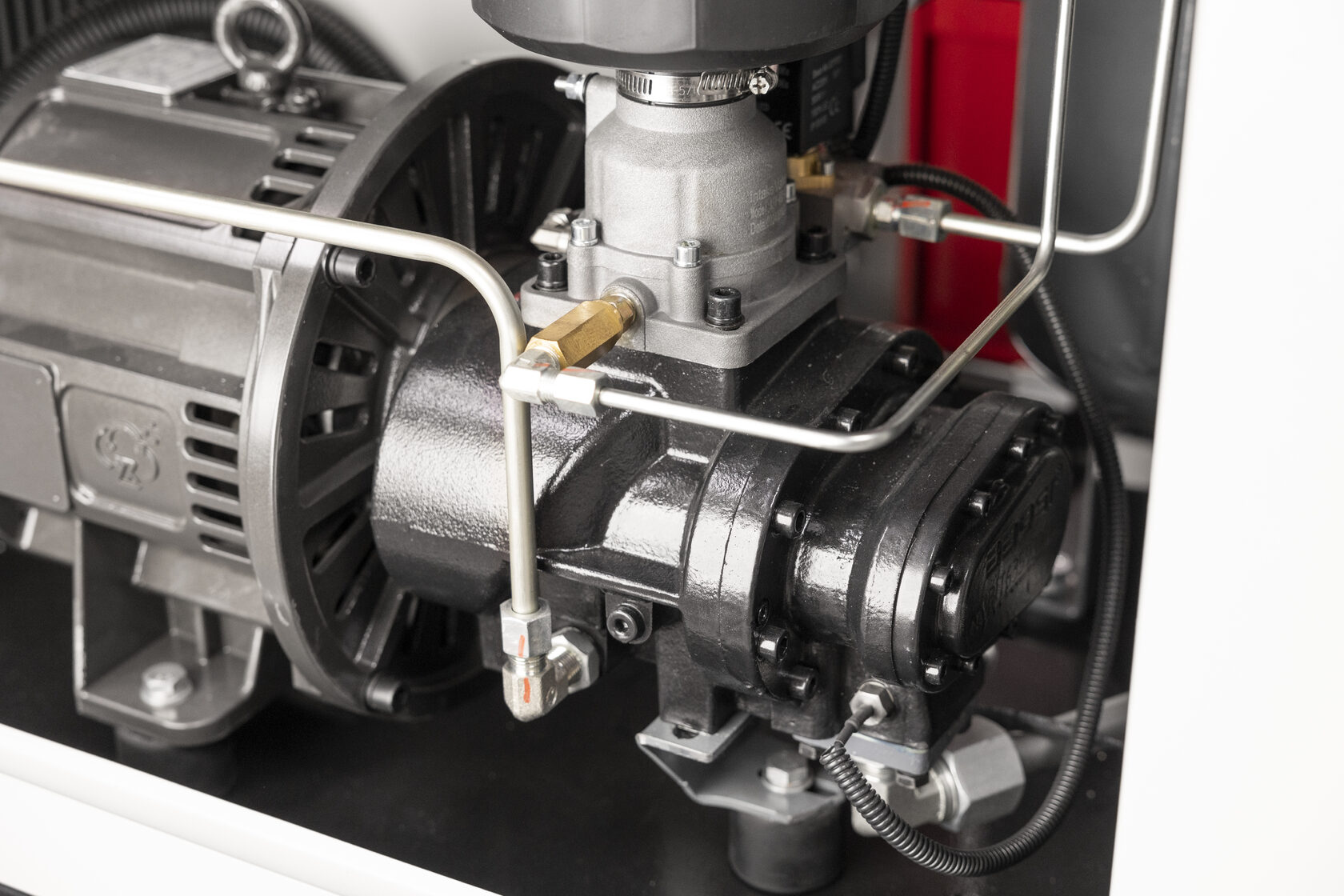

Прямой привод, или коаксиальный привод
Прямой коаксиальный привод — это схема, при которой электродвигатель и винтовой блок расположены на одной оси. Вращение передаётся максимально коротким путём, без ремней, шкивов и редуктора.
Главная идея такого решения — убрать лишние промежуточные элементы из передачи. Чем меньше звеньев между двигателем и винтовой парой, тем ниже механические потери и тем проще контролировать стабильность работы узла.
Коаксиальный привод требует высокой точности изготовления и сборки, потому что двигатель и винтовой блок должны быть правильно согласованы между собой. Зато при грамотной реализации такая схема получается компактной, эффективной и удобной в эксплуатации.
Преимущества прямого коаксиального привода:
В винтовых компрессорах встречаются несколько основных схем передачи вращения:
- прямой привод, или коаксиальный привод;
- прямой привод через муфту;
- ременной привод;
- редукторный, или шестерёнчатый привод.
Каждая схема решает одну задачу — передать крутящий момент от двигателя к винтовому блоку. Но делает это по-разному, поэтому отличается по эффективности, стоимости, обслуживанию и требованиям к точности сборки.
Прямой привод, или коаксиальный привод
Прямой коаксиальный привод — это схема, при которой электродвигатель и винтовой блок расположены на одной оси. Вращение передаётся максимально коротким путём, без ремней, шкивов и редуктора.
Главная идея такого решения — убрать лишние промежуточные элементы из передачи. Чем меньше звеньев между двигателем и винтовой парой, тем ниже механические потери и тем проще контролировать стабильность работы узла.
Коаксиальный привод требует высокой точности изготовления и сборки, потому что двигатель и винтовой блок должны быть правильно согласованы между собой. Зато при грамотной реализации такая схема получается компактной, эффективной и удобной в эксплуатации.
Преимущества прямого коаксиального привода:
- нет ремней и шкивов;
- меньше промежуточных элементов в передаче;
- снижаются механические потери;
- компактная компоновка;
- не требуется контроль натяжения ремней;
- подходит для стабильной ежедневной работы.

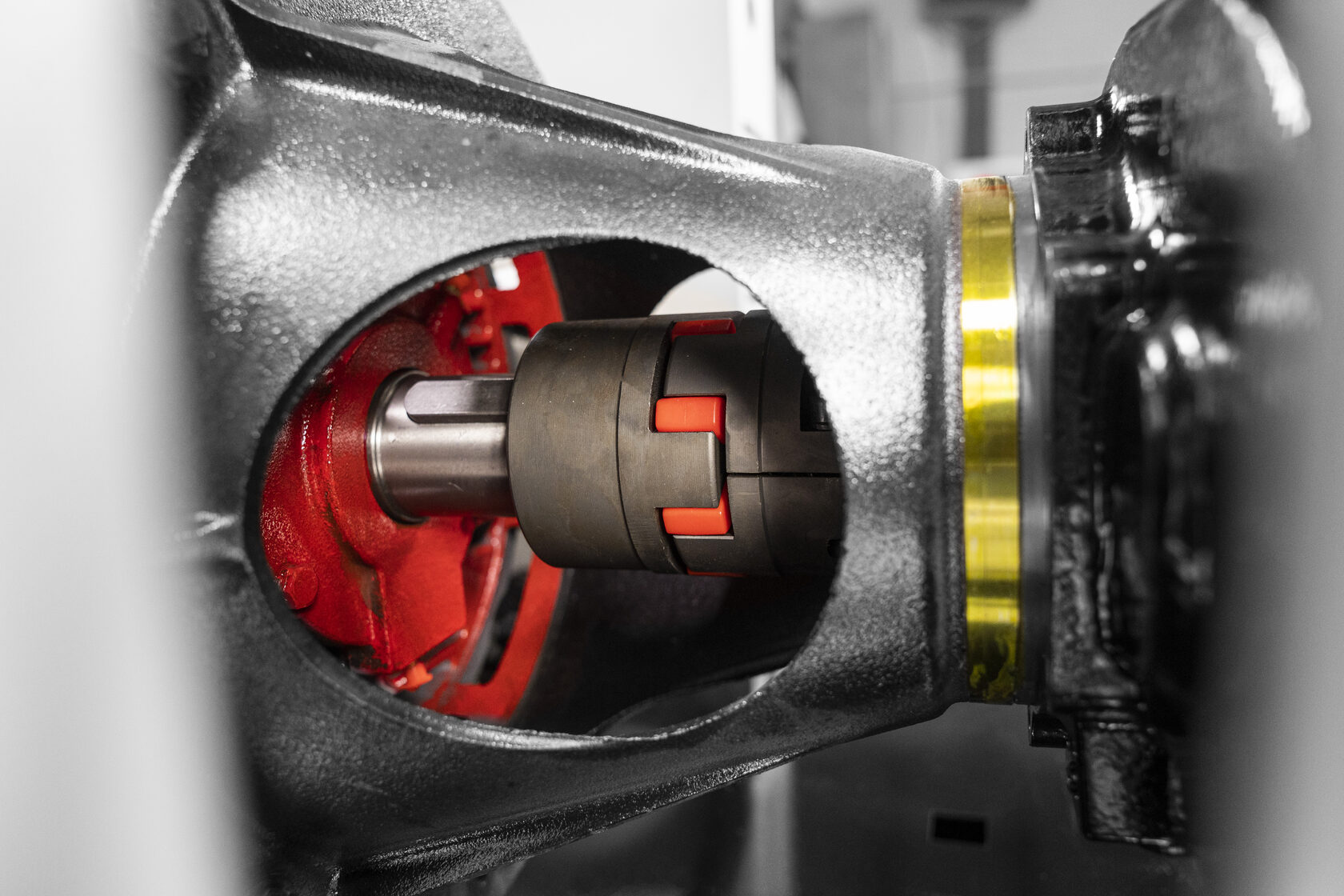

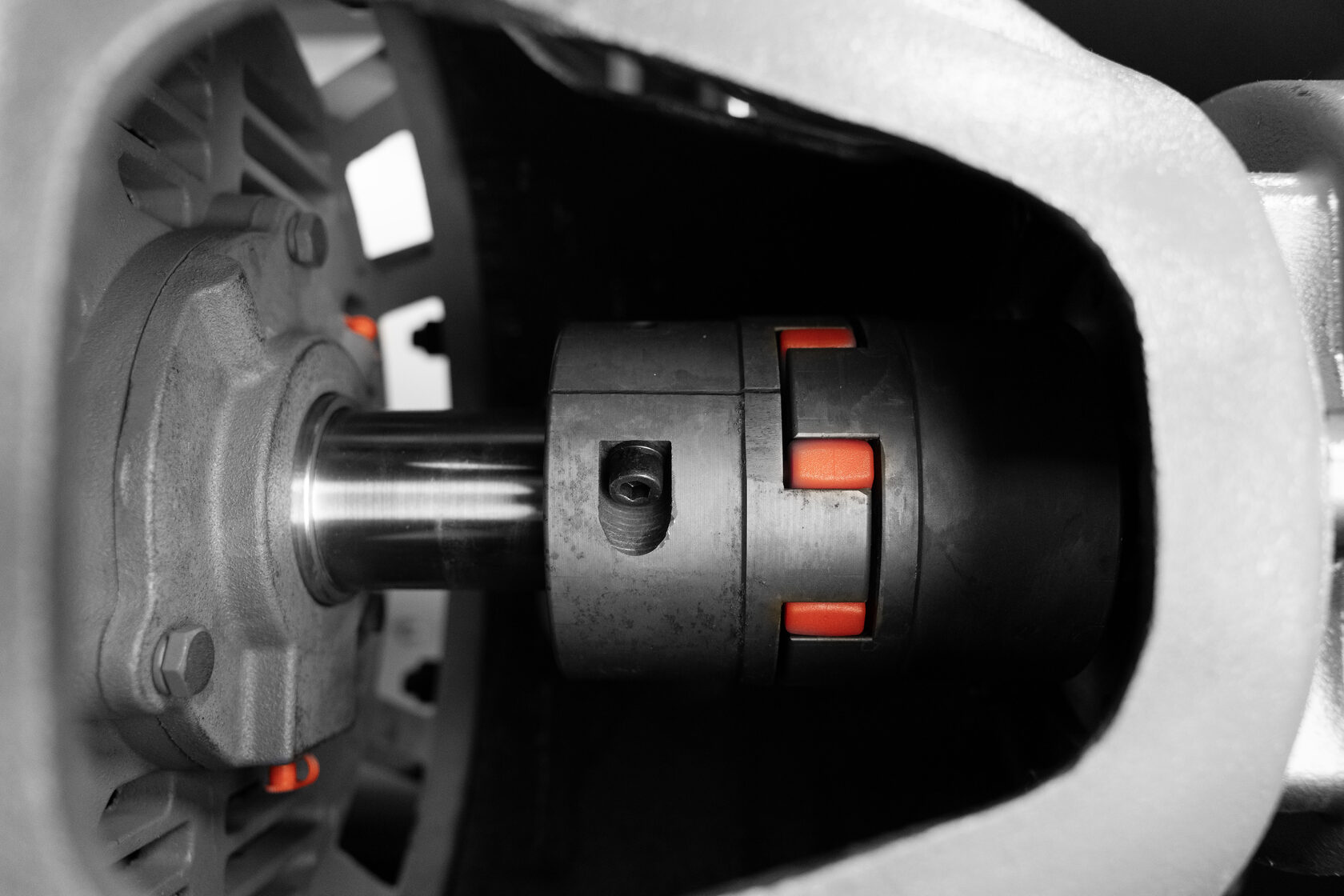

Прямой привод через муфту
Прямой привод через муфту — это схема, при которой электродвигатель соединяется с винтовым блоком напрямую через муфтовое соединение. Ременной передачи здесь нет: момент от двигателя передаётся на винтовую пару без шкивов и ремней.
В винтовых компрессорах обычно применяются муфты, которые не просто передают вращение, но и помогают сделать соединение двигателя и винтового блока более мягким. Муфта компенсирует небольшие отклонения соосности, снижает влияние вибраций и уменьшает ударные нагрузки, которые могут возникать при запуске и изменении режима работы.
Поэтому прямой привод через муфту хорошо подходит для компрессоров, которые должны работать регулярно и стабильно. В такой конструкции нет ремней, которые со временем растягиваются, проскальзывают и требуют замены. Это снижает количество обслуживаемых элементов и делает эксплуатацию более понятной.
Преимущества прямого привода через муфту:
Ременной привод
Ременной привод — одна из распространённых схем в винтовых компрессорах базового и среднего уровня. В такой конструкции двигатель вращает шкив, а момент передаётся на винтовой блок через ремень и второй шкив.
Главное преимущество ременной передачи — простота и более доступная стоимость. Такой компрессор может быть дешевле при покупке, а сама схема понятна большинству сервисных специалистов.
Но ремень остаётся расходным элементом. Он изнашивается, растягивается, требует контроля натяжения и периодической замены. Если ремень натянут неправильно, появляется проскальзывание, растут потери, нагрев и нагрузка на узлы. В результате компрессор может работать менее эффективно, чем ожидалось.
Ременной привод может быть оправдан для задач с умеренной нагрузкой, где на первом месте стоит цена покупки. Но для ежедневной производственной эксплуатации важно учитывать будущие расходы на обслуживание и простои.
Преимущества ременного привода:
Ограничения ременного привода:
В винтовых компрессорах обычно применяются муфты, которые не просто передают вращение, но и помогают сделать соединение двигателя и винтового блока более мягким. Муфта компенсирует небольшие отклонения соосности, снижает влияние вибраций и уменьшает ударные нагрузки, которые могут возникать при запуске и изменении режима работы.
Поэтому прямой привод через муфту хорошо подходит для компрессоров, которые должны работать регулярно и стабильно. В такой конструкции нет ремней, которые со временем растягиваются, проскальзывают и требуют замены. Это снижает количество обслуживаемых элементов и делает эксплуатацию более понятной.
Преимущества прямого привода через муфту:
- нет ременной передачи;
- нет необходимости подтягивать и менять ремни;
- стабильная передача крутящего момента;
- снижается риск потерь из-за проскальзывания;
- муфта помогает снизить вибрации и динамические нагрузки;
- конструкция удобна для регулярной производственной эксплуатации.
Ременной привод
Ременной привод — одна из распространённых схем в винтовых компрессорах базового и среднего уровня. В такой конструкции двигатель вращает шкив, а момент передаётся на винтовой блок через ремень и второй шкив.
Главное преимущество ременной передачи — простота и более доступная стоимость. Такой компрессор может быть дешевле при покупке, а сама схема понятна большинству сервисных специалистов.
Но ремень остаётся расходным элементом. Он изнашивается, растягивается, требует контроля натяжения и периодической замены. Если ремень натянут неправильно, появляется проскальзывание, растут потери, нагрев и нагрузка на узлы. В результате компрессор может работать менее эффективно, чем ожидалось.
Ременной привод может быть оправдан для задач с умеренной нагрузкой, где на первом месте стоит цена покупки. Но для ежедневной производственной эксплуатации важно учитывать будущие расходы на обслуживание и простои.
Преимущества ременного привода:
- доступная стоимость оборудования;
- простая и понятная конструкция;
- относительно недорогая замена ремней.
Ограничения ременного привода:
- ремни требуют контроля и замены;
- возможны потери мощности на передаче;
- при износе ремня снижается стабильность работы;
- добавляется регулярное обслуживание приводной части.
Редукторный, или шестерёнчатый привод
Редукторный привод используется в конструкциях, где между двигателем и винтовым блоком находится зубчатая передача. Такая схема позволяет согласовать обороты двигателя и винтовой пары через определённое передаточное отношение.
Плюс редукторного решения — точная передача момента и возможность подобрать нужный режим вращения винтового блока. Такая схема может применяться в промышленных компрессорах, где важны конкретные рабочие параметры, высокая мощность или особая компоновка оборудования.
При этом редуктор — это дополнительный сложный узел. Он требует точной сборки, качественной смазки и правильного обслуживания. При износе или неисправности ремонт редукторной части может быть дороже и сложнее, чем обслуживание более простых схем.
Преимущества редукторного привода:
Ограничения редукторного привода:
Почему в HITCOM используются прямые схемы привода
В компрессорах HITCOM применяются прямые схемы привода: прямой коаксиальный привод и прямой привод через муфту. Эти решения выбраны потому, что они хорошо подходят для оборудования, которое должно стабильно работать на производственном участке, в мастерской или цехе.
Для пользователя главное преимущество прямого привода — отсутствие ременной передачи. Не нужно регулярно проверять натяжение ремней, менять их по мере износа и учитывать потери из-за возможного проскальзывания. Это делает обслуживание проще, а работу компрессора — более предсказуемой.
Прямой коаксиальный привод даёт компактную и эффективную передачу вращения, а прямой привод через муфту добавляет мягкость соединения между двигателем и винтовым блоком. В обоих случаях задача одна: передать мощность на винтовую пару стабильно, без лишних промежуточных элементов и без обслуживания ремней.
Такой подход хорошо соответствует логике компрессоров HITCOM: использовать понятные и практичные технические решения, которые важны не только в характеристиках, но и в реальной эксплуатации. Компрессор должен стабильно выдавать воздух, нормально обслуживаться и не создавать лишних расходов там, где их можно избежать конструкцией.
Какой привод выбрать
Выбор типа привода зависит от условий работы компрессора, бюджета и требований к обслуживанию.
Если компрессор нужен для периодических задач и важна минимальная стоимость покупки, можно рассматривать ременной привод. Это простое решение, но оно требует внимания к состоянию ремней.
Если компрессор работает каждый день и обеспечивает воздухом производственный участок, более рационально смотреть в сторону прямых схем привода. Они уменьшают количество расходных элементов, снижают требования к обслуживанию приводной части и лучше подходят для стабильной работы под нагрузкой.
Редукторный привод выбирают для отдельных конструкций и задач, где требуется согласование оборотов через зубчатую передачу. Это рабочее промышленное решение, но оно сложнее по устройству и обслуживанию.

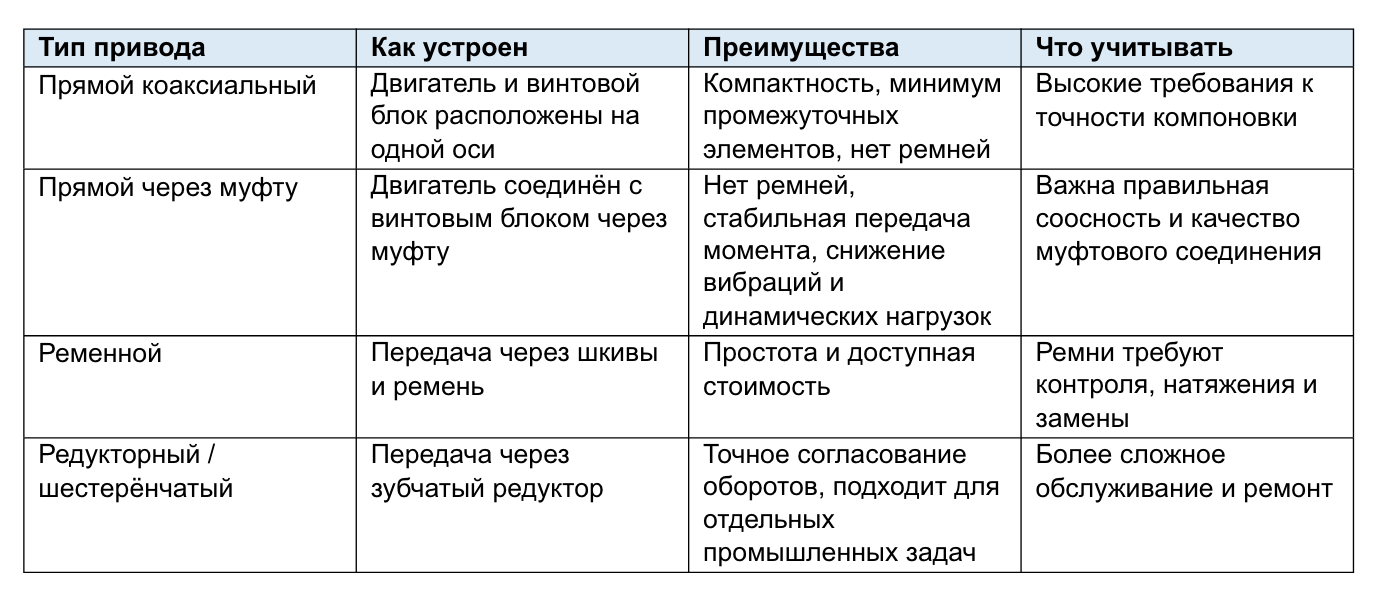

Краткое сравнение
Редукторный привод используется в конструкциях, где между двигателем и винтовым блоком находится зубчатая передача. Такая схема позволяет согласовать обороты двигателя и винтовой пары через определённое передаточное отношение.
Плюс редукторного решения — точная передача момента и возможность подобрать нужный режим вращения винтового блока. Такая схема может применяться в промышленных компрессорах, где важны конкретные рабочие параметры, высокая мощность или особая компоновка оборудования.
При этом редуктор — это дополнительный сложный узел. Он требует точной сборки, качественной смазки и правильного обслуживания. При износе или неисправности ремонт редукторной части может быть дороже и сложнее, чем обслуживание более простых схем.
Преимущества редукторного привода:
- точная передача момента;
- возможность согласования оборотов двигателя и винтового блока;
- подходит для отдельных промышленных задач и мощных конструкций.
Ограничения редукторного привода:
- более сложная конструкция;
- выше требования к смазке и обслуживанию;
- ремонт может быть дороже;
- больше элементов, влияющих на ресурс и стоимость эксплуатации.
Почему в HITCOM используются прямые схемы привода
В компрессорах HITCOM применяются прямые схемы привода: прямой коаксиальный привод и прямой привод через муфту. Эти решения выбраны потому, что они хорошо подходят для оборудования, которое должно стабильно работать на производственном участке, в мастерской или цехе.
Для пользователя главное преимущество прямого привода — отсутствие ременной передачи. Не нужно регулярно проверять натяжение ремней, менять их по мере износа и учитывать потери из-за возможного проскальзывания. Это делает обслуживание проще, а работу компрессора — более предсказуемой.
Прямой коаксиальный привод даёт компактную и эффективную передачу вращения, а прямой привод через муфту добавляет мягкость соединения между двигателем и винтовым блоком. В обоих случаях задача одна: передать мощность на винтовую пару стабильно, без лишних промежуточных элементов и без обслуживания ремней.
Такой подход хорошо соответствует логике компрессоров HITCOM: использовать понятные и практичные технические решения, которые важны не только в характеристиках, но и в реальной эксплуатации. Компрессор должен стабильно выдавать воздух, нормально обслуживаться и не создавать лишних расходов там, где их можно избежать конструкцией.
Какой привод выбрать
Выбор типа привода зависит от условий работы компрессора, бюджета и требований к обслуживанию.
Если компрессор нужен для периодических задач и важна минимальная стоимость покупки, можно рассматривать ременной привод. Это простое решение, но оно требует внимания к состоянию ремней.
Если компрессор работает каждый день и обеспечивает воздухом производственный участок, более рационально смотреть в сторону прямых схем привода. Они уменьшают количество расходных элементов, снижают требования к обслуживанию приводной части и лучше подходят для стабильной работы под нагрузкой.
Редукторный привод выбирают для отдельных конструкций и задач, где требуется согласование оборотов через зубчатую передачу. Это рабочее промышленное решение, но оно сложнее по устройству и обслуживанию.
Краткое сравнение
Итог
Тип привода винтового компрессора напрямую влияет на эффективность, обслуживание и стабильность работы оборудования.
Ременной привод остаётся простым и доступным решением, но требует регулярного внимания к ремням. Редукторный привод подходит для отдельных промышленных задач, но сложнее по конструкции и обслуживанию. Прямые схемы привода позволяют убрать ременную передачу, снизить количество расходных элементов и сделать эксплуатацию компрессора более предсказуемой.
В компрессорах HITCOM используются прямой коаксиальный привод и прямой привод через муфту. Для производственного оборудования это практичное решение: меньше обслуживания приводной части, стабильная передача мощности на винтовой блок и понятная конструкция для ежедневной работы.
Поэтому при выборе компрессора важно смотреть не только на давление, производительность и мощность двигателя, но и на тип привода. Именно эта часть конструкции во многом определяет, насколько удобно и стабильно компрессор будет работать в реальных условиях.
Тип привода винтового компрессора напрямую влияет на эффективность, обслуживание и стабильность работы оборудования.
Ременной привод остаётся простым и доступным решением, но требует регулярного внимания к ремням. Редукторный привод подходит для отдельных промышленных задач, но сложнее по конструкции и обслуживанию. Прямые схемы привода позволяют убрать ременную передачу, снизить количество расходных элементов и сделать эксплуатацию компрессора более предсказуемой.
В компрессорах HITCOM используются прямой коаксиальный привод и прямой привод через муфту. Для производственного оборудования это практичное решение: меньше обслуживания приводной части, стабильная передача мощности на винтовой блок и понятная конструкция для ежедневной работы.
Поэтому при выборе компрессора важно смотреть не только на давление, производительность и мощность двигателя, но и на тип привода. Именно эта часть конструкции во многом определяет, насколько удобно и стабильно компрессор будет работать в реальных условиях.
