В сжатом воздухе почти всегда есть влага. Она попадает в систему вместе с атмосферным воздухом: компрессор забирает воздух из помещения, сжимает его, а водяной пар при этом концентрируется и затем превращается в конденсат.
Если влагу не удалять, она попадает в ресивер, магистраль, пневмоинструмент, клапаны, цилиндры, станки и другое оборудование. Это может приводить к коррозии, загрязнению пневмосистемы, нестабильной работе оборудования и ухудшению качества технологических процессов.
Один из самых распространённых способов удаления влаги из сжатого воздуха — рефрижераторный осушитель.
Что такое рефрижераторный осушитель
Рефрижераторный осушитель — это устройство для удаления влаги из сжатого воздуха с помощью охлаждения.
Принцип похож на работу холодильника или кондиционера: воздух охлаждается, содержащаяся в нём влага конденсируется, конденсат отделяется и удаляется из системы. После этого воздух снова подаётся в пневмомагистраль уже с меньшим содержанием влаги.
Такие осушители широко применяются в производственных пневмосистемах, где требуется сухой воздух для станков, пневмоинструмента, клапанов, цилиндров, линий и другого оборудования.
Если влагу не удалять, она попадает в ресивер, магистраль, пневмоинструмент, клапаны, цилиндры, станки и другое оборудование. Это может приводить к коррозии, загрязнению пневмосистемы, нестабильной работе оборудования и ухудшению качества технологических процессов.
Один из самых распространённых способов удаления влаги из сжатого воздуха — рефрижераторный осушитель.
Что такое рефрижераторный осушитель
Рефрижераторный осушитель — это устройство для удаления влаги из сжатого воздуха с помощью охлаждения.
Принцип похож на работу холодильника или кондиционера: воздух охлаждается, содержащаяся в нём влага конденсируется, конденсат отделяется и удаляется из системы. После этого воздух снова подаётся в пневмомагистраль уже с меньшим содержанием влаги.
Такие осушители широко применяются в производственных пневмосистемах, где требуется сухой воздух для станков, пневмоинструмента, клапанов, цилиндров, линий и другого оборудования.
Почему в сжатом воздухе появляется конденсат
Атмосферный воздух всегда содержит определённое количество водяного пара. Чем выше влажность и температура воздуха, тем больше влаги может попасть в компрессор.
Когда компрессор сжимает воздух, концентрация влаги увеличивается. После сжатия воздух нагревается, затем охлаждается в ресивере, трубопроводах и магистрали. При охлаждении часть водяного пара переходит в жидкое состояние — образуется конденсат.
Именно поэтому в пневмосистемах часто устанавливают:
Осушитель не заменяет всю систему подготовки воздуха, но является важным элементом, если нужно снизить количество влаги в магистрали.
Как работает рефрижераторный осушитель
Работу рефрижераторного осушителя можно описать по шагам.
1. Влажный сжатый воздух поступает в осушитель
После компрессора воздух попадает в осушитель. Обычно перед осушителем желательно иметь фильтрацию, чтобы защитить теплообменник от масла, грязи и механических примесей.
2. Воздух охлаждается в теплообменнике
Внутри осушителя сжатый воздух проходит через теплообменник и охлаждается. При снижении температуры водяной пар начинает превращаться в капли воды.
3. Влага конденсируется
Когда воздух охлаждается до нужной температуры, лишняя влага выпадает в виде конденсата.
4. Конденсат отделяется и удаляется
Образовавшаяся вода отделяется в сепараторе и выводится через конденсатоотводчик.
5. Воздух подогревается перед выходом
Во многих рефрижераторных осушителях сухой холодный воздух перед выходом немного подогревается во входном теплообменнике. Это снижает риск образования конденсата на наружной поверхности труб и помогает эффективнее использовать холод внутри осушителя.
Итог: на выходе из осушителя воздух остаётся сжатым, но содержит меньше влаги и имеет более стабильную точку росы.
Что такое точка росы +3 °C
В характеристиках рефрижераторных осушителей часто указывают:
Точка росы: +3 °C
Или:
Pressure Dew Point: +3 °C
Точка росы — это температура, при которой водяной пар начинает превращаться в жидкую воду.
Для сжатого воздуха правильнее говорить именно о точке росы под давлением. Это важно, потому что сжатый воздух ведёт себя иначе, чем атмосферный: при повышенном давлении влага конденсируется при других условиях. Atlas Copco отдельно подчёркивает, что точку росы компрессорного осушителя нужно указывать при давлении системы, чтобы корректно оценивать реальную эффективность осушки.
Рефрижераторные осушители обычно дают точку росы около +3 °C. Например, у промышленных рефрижераторных осушителей Atlas Copco и KAESER заявляется рабочая точка росы до +3 °C для сжатого воздуха.
Важно понимать: +3 °C — это не температура воздуха в цехе и не температура окружающей среды. Это показатель того, до какой температуры можно охладить сжатый воздух при рабочем давлении без выпадения конденсата.
Атмосферный воздух всегда содержит определённое количество водяного пара. Чем выше влажность и температура воздуха, тем больше влаги может попасть в компрессор.
Когда компрессор сжимает воздух, концентрация влаги увеличивается. После сжатия воздух нагревается, затем охлаждается в ресивере, трубопроводах и магистрали. При охлаждении часть водяного пара переходит в жидкое состояние — образуется конденсат.
Именно поэтому в пневмосистемах часто устанавливают:
- ресивер;
- циклонный сепаратор;
- магистральные фильтры;
- осушитель;
- автоматические конденсатоотводчики.
Осушитель не заменяет всю систему подготовки воздуха, но является важным элементом, если нужно снизить количество влаги в магистрали.
Как работает рефрижераторный осушитель
Работу рефрижераторного осушителя можно описать по шагам.
1. Влажный сжатый воздух поступает в осушитель
После компрессора воздух попадает в осушитель. Обычно перед осушителем желательно иметь фильтрацию, чтобы защитить теплообменник от масла, грязи и механических примесей.
2. Воздух охлаждается в теплообменнике
Внутри осушителя сжатый воздух проходит через теплообменник и охлаждается. При снижении температуры водяной пар начинает превращаться в капли воды.
3. Влага конденсируется
Когда воздух охлаждается до нужной температуры, лишняя влага выпадает в виде конденсата.
4. Конденсат отделяется и удаляется
Образовавшаяся вода отделяется в сепараторе и выводится через конденсатоотводчик.
5. Воздух подогревается перед выходом
Во многих рефрижераторных осушителях сухой холодный воздух перед выходом немного подогревается во входном теплообменнике. Это снижает риск образования конденсата на наружной поверхности труб и помогает эффективнее использовать холод внутри осушителя.
Итог: на выходе из осушителя воздух остаётся сжатым, но содержит меньше влаги и имеет более стабильную точку росы.
Что такое точка росы +3 °C
В характеристиках рефрижераторных осушителей часто указывают:
Точка росы: +3 °C
Или:
Pressure Dew Point: +3 °C
Точка росы — это температура, при которой водяной пар начинает превращаться в жидкую воду.
Для сжатого воздуха правильнее говорить именно о точке росы под давлением. Это важно, потому что сжатый воздух ведёт себя иначе, чем атмосферный: при повышенном давлении влага конденсируется при других условиях. Atlas Copco отдельно подчёркивает, что точку росы компрессорного осушителя нужно указывать при давлении системы, чтобы корректно оценивать реальную эффективность осушки.
Рефрижераторные осушители обычно дают точку росы около +3 °C. Например, у промышленных рефрижераторных осушителей Atlas Copco и KAESER заявляется рабочая точка росы до +3 °C для сжатого воздуха.
Важно понимать: +3 °C — это не температура воздуха в цехе и не температура окружающей среды. Это показатель того, до какой температуры можно охладить сжатый воздух при рабочем давлении без выпадения конденсата.
Что даёт рефрижераторный осушитель
Рефрижераторный осушитель помогает снизить количество влаги в пневмосистеме и защитить оборудование от конденсата.
Основные преимущества:
Для многих производственных задач рефрижераторный осушитель — оптимальное решение по соотношению стоимости, эффективности и простоты эксплуатации.
Где применяется рефрижераторный осушитель
Рефрижераторные осушители применяются там, где нужно убрать основную влагу из сжатого воздуха, но не требуется сверхнизкая точка росы.
Они подходят для:
Для большинства стандартных промышленных задач точки росы около +3 °C достаточно, если магистраль и оборудование работают в помещении с положительной температурой.
Где рефрижераторного осушителя может быть недостаточно
Рефрижераторный осушитель не является универсальным решением для всех задач.
Его возможностей может быть недостаточно, если:
В таких случаях могут применяться адсорбционные осушители, которые способны обеспечивать более низкую точку росы, например -20 °C, -40 °C или ниже. Рефрижераторные осушители обычно работают в зоне около +3…+10 °C, тогда как для очень сухого воздуха применяют другие технологии осушки.
Рефрижераторный осушитель помогает снизить количество влаги в пневмосистеме и защитить оборудование от конденсата.
Основные преимущества:
- меньше воды в магистрали;
- ниже риск коррозии труб, ресивера и пневмооборудования;
- стабильнее работа клапанов, цилиндров и пневмоинструмента;
- меньше загрязнений в пневмосистеме;
- ниже риск попадания влаги в станки и производственные линии;
- более стабильное качество воздуха для большинства промышленных задач;
- относительно простое обслуживание по сравнению с более сложными системами осушки.
Для многих производственных задач рефрижераторный осушитель — оптимальное решение по соотношению стоимости, эффективности и простоты эксплуатации.
Где применяется рефрижераторный осушитель
Рефрижераторные осушители применяются там, где нужно убрать основную влагу из сжатого воздуха, но не требуется сверхнизкая точка росы.
Они подходят для:
- мебельного производства;
- металлообработки;
- пневмоинструмента;
- станков с пневматикой;
- упаковочного оборудования;
- автосервисов;
- производственных линий;
- общепромышленных пневмосистем;
- оборудования, где важно снизить количество конденсата.
Для большинства стандартных промышленных задач точки росы около +3 °C достаточно, если магистраль и оборудование работают в помещении с положительной температурой.
Где рефрижераторного осушителя может быть недостаточно
Рефрижераторный осушитель не является универсальным решением для всех задач.
Его возможностей может быть недостаточно, если:
- воздух используется на улице при отрицательной температуре;
- трубопровод проходит через холодные зоны;
- требуется очень сухой воздух;
- оборудование чувствительно даже к небольшому количеству влаги;
- сжатый воздух используется в пищевой, фармацевтической, медицинской или лабораторной сфере;
- требуется точка росы ниже 0 °C.
В таких случаях могут применяться адсорбционные осушители, которые способны обеспечивать более низкую точку росы, например -20 °C, -40 °C или ниже. Рефрижераторные осушители обычно работают в зоне около +3…+10 °C, тогда как для очень сухого воздуха применяют другие технологии осушки.

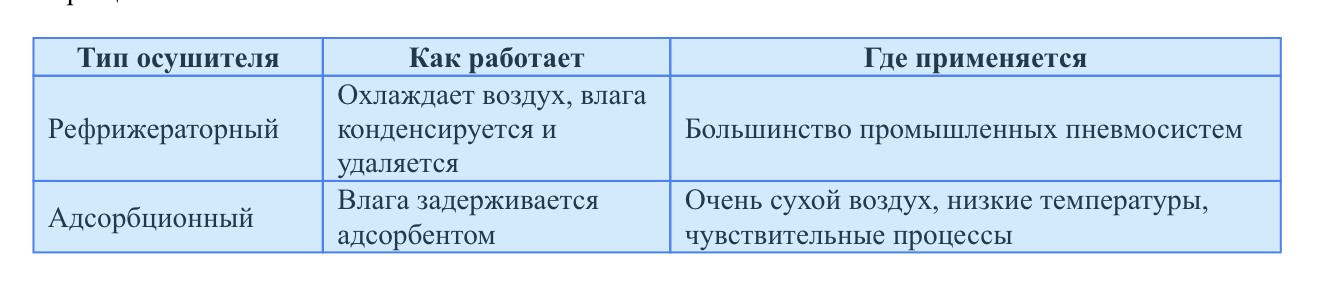

Рефрижераторный и адсорбционный осушитель: в чём разница
Рефрижераторный осушитель удаляет влагу за счёт охлаждения воздуха. Он подходит для большинства стандартных производственных задач и обычно проще в эксплуатации.
Адсорбционный осушитель удаляет влагу с помощью специального адсорбента. Он нужен там, где требуется очень низкая точка росы и максимально сухой воздух.
Упрощённо:
Рефрижераторный осушитель удаляет влагу за счёт охлаждения воздуха. Он подходит для большинства стандартных производственных задач и обычно проще в эксплуатации.
Адсорбционный осушитель удаляет влагу с помощью специального адсорбента. Он нужен там, где требуется очень низкая точка росы и максимально сухой воздух.
Упрощённо:
Если пневмосистема работает в обычном цехе при плюсовой температуре, чаще всего достаточно рефрижераторного осушителя. Если воздух должен идти по улице зимой или требуется очень низкая влажность, нужно рассматривать адсорбционный вариант.
Почему осушитель нужно подбирать по производительности
Осушитель должен соответствовать производительности компрессора и расходу воздуха в системе.
Если осушитель рассчитан на меньший поток, чем выдаёт компрессор, воздух будет проходить через него слишком быстро. Влага не успеет нормально конденсироваться и отделяться, а эффективность осушки снизится.
При подборе учитывают:
Нельзя выбирать осушитель только “по диаметру подключения” или примерно по мощности компрессора. Важно смотреть именно на расход воздуха и рабочие условия.
Почему перед осушителем нужны фильтры
Рефрижераторный осушитель работает с теплообменником и сепаратором влаги. Если в него попадает много масла, пыли и механических загрязнений, это может ухудшить теплообмен и работу конденсатоотводчика.
Поэтому в пневмосистемах часто используют предварительную фильтрацию. Фильтр помогает снизить количество масла и частиц перед осушителем, а фильтр после осушителя может дополнительно очищать воздух перед подачей к оборудованию.
Схема может выглядеть так:
Компрессор → ресивер → предварительный фильтр → рефрижераторный осушитель → магистральный фильтр → потребители
Конкретная схема зависит от требований к качеству воздуха и состава оборудования.
Что важно при эксплуатации
Чтобы рефрижераторный осушитель работал нормально, важно соблюдать условия эксплуатации.
Нужно следить за:
Если осушитель установлен в плохо проветриваемом помещении, перегружен по потоку или работает с загрязнённым воздухом, его эффективность будет ниже.
Частые ошибки при выборе и установке
Ошибка 1. Считать, что осушитель убирает всю влагу полностью
Рефрижераторный осушитель снижает влажность до определённой точки росы, но не делает воздух абсолютно сухим. Для сверхсухого воздуха нужны другие технологии.
Ошибка 2. Не учитывать температуру помещения
Если после осушителя магистраль проходит через холодную зону с температурой ниже точки росы, конденсат может появиться снова.
Ошибка 3. Подбирать осушитель без запаса по производительности
Если поток воздуха выше расчётного, осушитель не сможет эффективно охлаждать и отделять влагу.
Ошибка 4. Не обслуживать конденсатоотводчик
Если конденсат не удаляется, вода может снова попадать в систему.
Ошибка 5. Забывать про фильтрацию

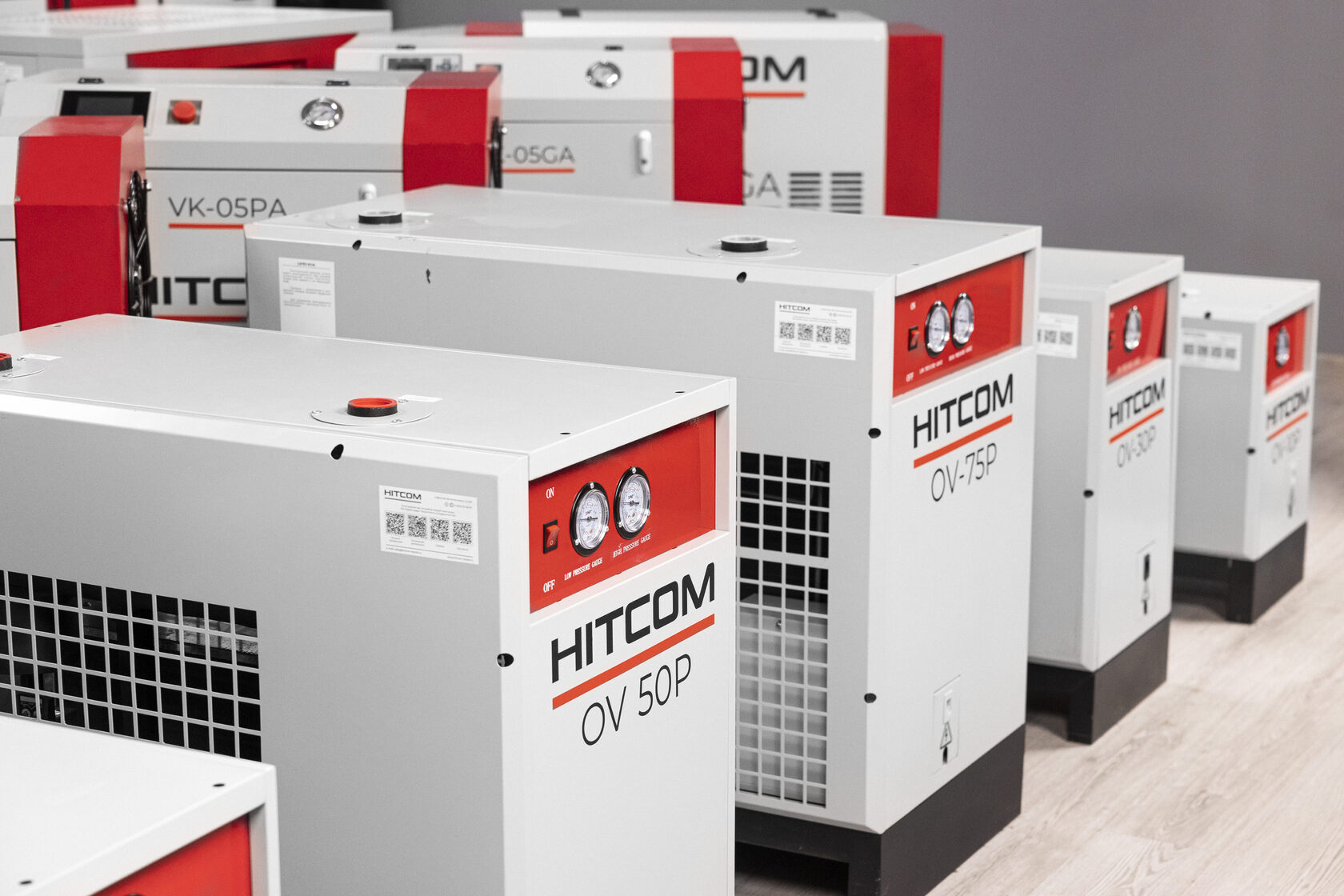

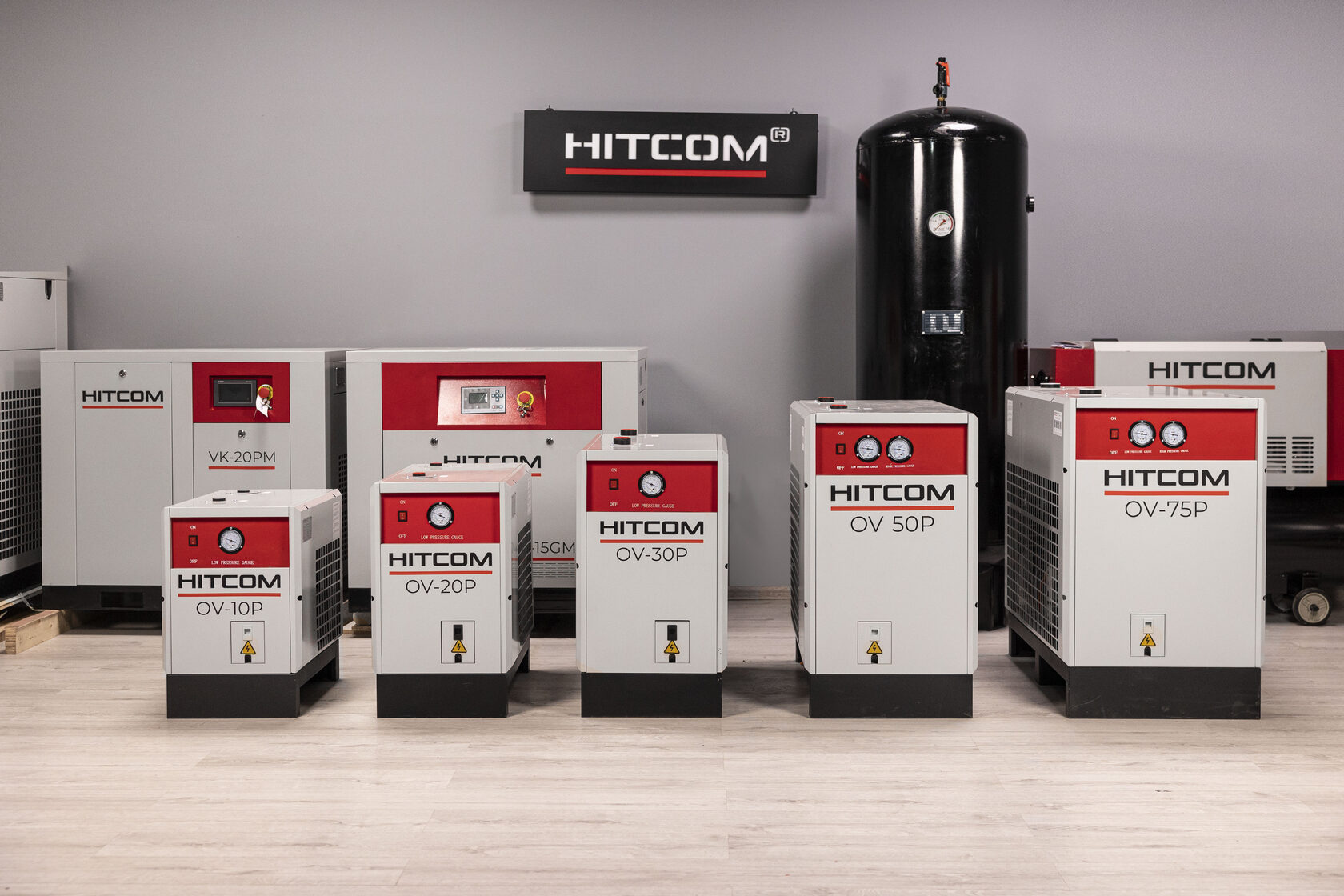

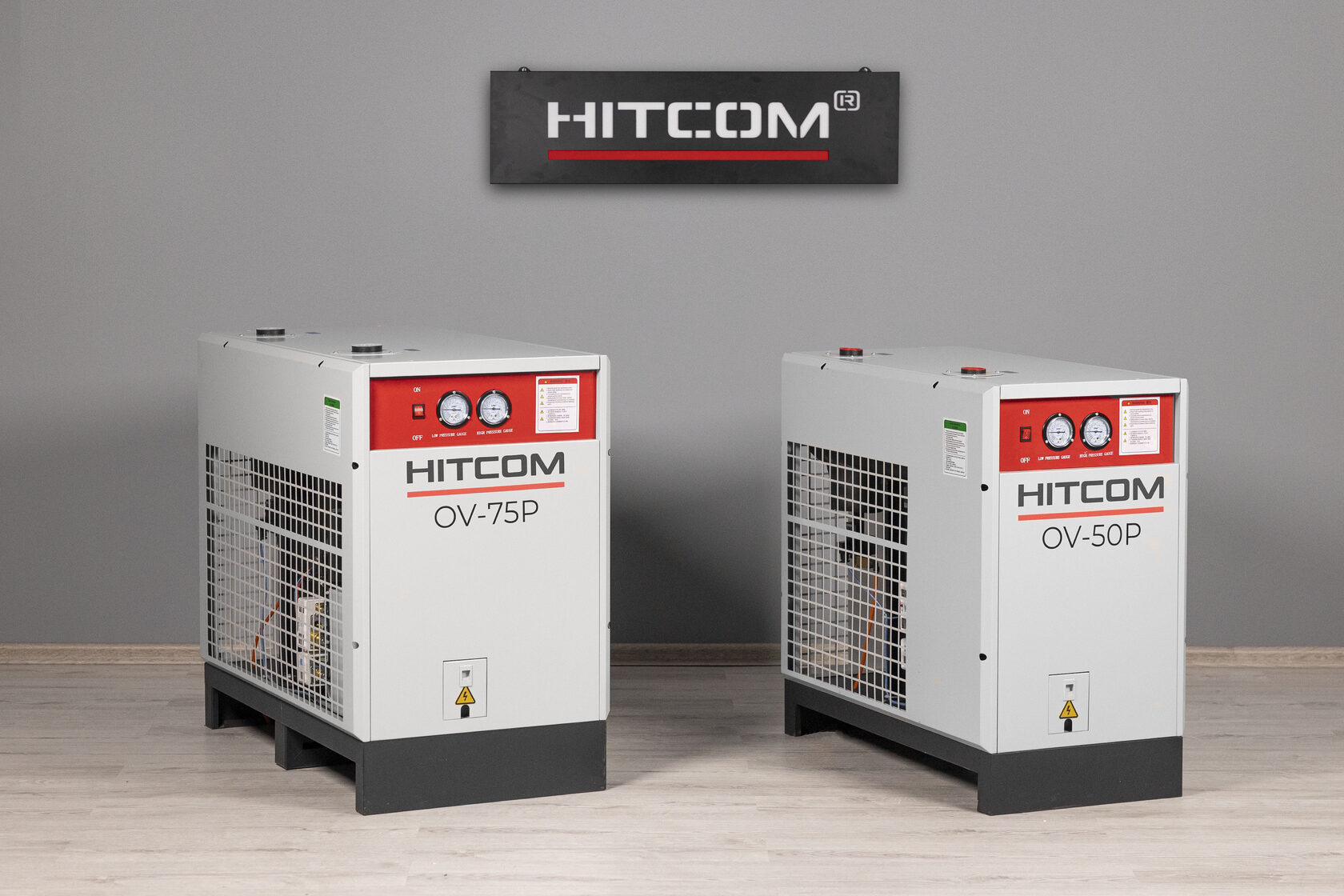

Рефрижераторные осушители в решениях HITCOM
Осушитель не заменяет фильтры. Он удаляет влагу, но для очистки от масла и твёрдых частиц нужны фильтрующие элементы.
В оборудовании HITCOM рефрижераторный осушитель рассматривается не как отдельная “дополнительная опция”, а как часть системы подготовки сжатого воздуха. Если компрессор используется для станков, ЧПУ, пневмоинструмента, клапанов, цилиндров или производственного участка, важно заранее учитывать не только давление и производительность, но и качество воздуха на выходе.
Поэтому в линейке HITCOM есть как отдельные рефрижераторные осушители, так и готовые COMBO-решения, где компрессор, ресивер, осушитель и фильтрация объединены в одной системе. Такой вариант удобен, когда нужно получить не просто сжатый воздух, а подготовленный воздух для оборудования с повышенными требованиями к влаге и стабильности подачи.
При подборе осушителя важно учитывать производительность компрессора, рабочее давление, температуру входящего воздуха и условия эксплуатации. Если осушитель подобран неправильно, воздух может проходить через него слишком быстро, и эффективность удаления влаги снизится.
Итог
Рефрижераторный осушитель — это устройство для удаления влаги из сжатого воздуха с помощью охлаждения. Он охлаждает воздух, переводит водяной пар в конденсат, отделяет воду и подаёт в систему более сухой воздух.
Для большинства производственных пневмосистем рефрижераторный осушитель является практичным и понятным решением. Он помогает снизить количество конденсата, защитить оборудование от влаги, уменьшить риск коррозии и сделать работу пневмосистемы стабильнее.
Главное — правильно подобрать осушитель по производительности, давлению, температуре входящего воздуха и условиям эксплуатации. Также важно помнить, что рефрижераторный осушитель подходит не для всех задач: если нужна очень низкая точка росы или работа при отрицательных температурах, может потребоваться адсорбционный осушитель.
Почему осушитель нужно подбирать по производительности
Осушитель должен соответствовать производительности компрессора и расходу воздуха в системе.
Если осушитель рассчитан на меньший поток, чем выдаёт компрессор, воздух будет проходить через него слишком быстро. Влага не успеет нормально конденсироваться и отделяться, а эффективность осушки снизится.
При подборе учитывают:
- производительность компрессора;
- рабочее давление;
- температуру воздуха на входе;
- температуру окружающей среды;
- требуемую точку росы;
- режим работы оборудования;
- наличие фильтров и сепараторов.
Нельзя выбирать осушитель только “по диаметру подключения” или примерно по мощности компрессора. Важно смотреть именно на расход воздуха и рабочие условия.
Почему перед осушителем нужны фильтры
Рефрижераторный осушитель работает с теплообменником и сепаратором влаги. Если в него попадает много масла, пыли и механических загрязнений, это может ухудшить теплообмен и работу конденсатоотводчика.
Поэтому в пневмосистемах часто используют предварительную фильтрацию. Фильтр помогает снизить количество масла и частиц перед осушителем, а фильтр после осушителя может дополнительно очищать воздух перед подачей к оборудованию.
Схема может выглядеть так:
Компрессор → ресивер → предварительный фильтр → рефрижераторный осушитель → магистральный фильтр → потребители
Конкретная схема зависит от требований к качеству воздуха и состава оборудования.
Что важно при эксплуатации
Чтобы рефрижераторный осушитель работал нормально, важно соблюдать условия эксплуатации.
Нужно следить за:
- чистотой теплообменника;
- работой конденсатоотводчика;
- температурой окружающей среды;
- температурой воздуха на входе;
- нормальной вентиляцией;
- отсутствием перегрузки по расходу воздуха;
- состоянием фильтров;
- отсутствием обмерзания внутри осушителя;
- правильным отводом конденсата.
Если осушитель установлен в плохо проветриваемом помещении, перегружен по потоку или работает с загрязнённым воздухом, его эффективность будет ниже.
Частые ошибки при выборе и установке
Ошибка 1. Считать, что осушитель убирает всю влагу полностью
Рефрижераторный осушитель снижает влажность до определённой точки росы, но не делает воздух абсолютно сухим. Для сверхсухого воздуха нужны другие технологии.
Ошибка 2. Не учитывать температуру помещения
Если после осушителя магистраль проходит через холодную зону с температурой ниже точки росы, конденсат может появиться снова.
Ошибка 3. Подбирать осушитель без запаса по производительности
Если поток воздуха выше расчётного, осушитель не сможет эффективно охлаждать и отделять влагу.
Ошибка 4. Не обслуживать конденсатоотводчик
Если конденсат не удаляется, вода может снова попадать в систему.
Ошибка 5. Забывать про фильтрацию
Рефрижераторные осушители в решениях HITCOM
Осушитель не заменяет фильтры. Он удаляет влагу, но для очистки от масла и твёрдых частиц нужны фильтрующие элементы.
В оборудовании HITCOM рефрижераторный осушитель рассматривается не как отдельная “дополнительная опция”, а как часть системы подготовки сжатого воздуха. Если компрессор используется для станков, ЧПУ, пневмоинструмента, клапанов, цилиндров или производственного участка, важно заранее учитывать не только давление и производительность, но и качество воздуха на выходе.
Поэтому в линейке HITCOM есть как отдельные рефрижераторные осушители, так и готовые COMBO-решения, где компрессор, ресивер, осушитель и фильтрация объединены в одной системе. Такой вариант удобен, когда нужно получить не просто сжатый воздух, а подготовленный воздух для оборудования с повышенными требованиями к влаге и стабильности подачи.
При подборе осушителя важно учитывать производительность компрессора, рабочее давление, температуру входящего воздуха и условия эксплуатации. Если осушитель подобран неправильно, воздух может проходить через него слишком быстро, и эффективность удаления влаги снизится.
Итог
Рефрижераторный осушитель — это устройство для удаления влаги из сжатого воздуха с помощью охлаждения. Он охлаждает воздух, переводит водяной пар в конденсат, отделяет воду и подаёт в систему более сухой воздух.
Для большинства производственных пневмосистем рефрижераторный осушитель является практичным и понятным решением. Он помогает снизить количество конденсата, защитить оборудование от влаги, уменьшить риск коррозии и сделать работу пневмосистемы стабильнее.
Главное — правильно подобрать осушитель по производительности, давлению, температуре входящего воздуха и условиям эксплуатации. Также важно помнить, что рефрижераторный осушитель подходит не для всех задач: если нужна очень низкая точка росы или работа при отрицательных температурах, может потребоваться адсорбционный осушитель.
